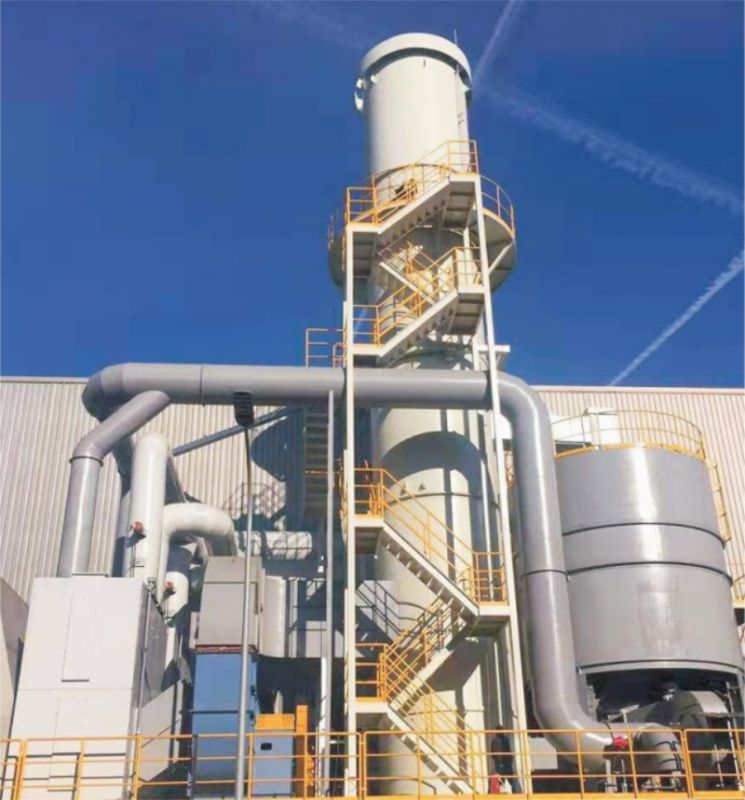

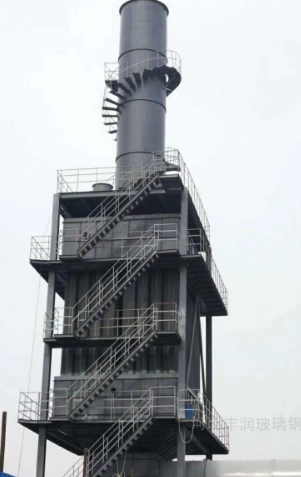

旋流塔
产品介绍 塔内装有旋流塔板,是一种湿式喷淋吸收净化设备。采用旋流板塔湿法喷淋除雾装置。旋流板塔的优点是气液接触充分,阻力小,漆雾颗粒物去除效率高,能够有效地去除大分子、挥发度低的有机化合物。通过添加溶剂剂,可以强化对碳氢化合物的去除能力。在旋流板塔径向进风管内设有第 一级喷淋装置,经过第级喷淋装置后气液进行充分接触,然后气流由旋流塔的中下部均匀上升依次穿过二级喷淋装置形成的高密度喷淋洗涤反应区,废气均匀穿过气液分布核心装置表面均布的水膜产生大量的液沫,为废气与循环水的充分混合提供了巨大的接触面积,使得气液两相进行充分地传质和传热,通过洗涤与物理化学反应,达到除尘和除味的目的。在塔顶部置有一级除雾脱水装置,经过接触吸收后的废气在塔内继续上升,依次经过折板脱水装置,通过不同的速度梯度控制和折板对雾粒的吸附,对含湿废气进行脱水可以大大降低废气中的含湿量,避免由于废气含水率高而影响后处理设备的净化效果,经过脱水的废气通过塔顶部排出。 由于旋流板塔內提供了良好的气液接触条件,能够保证碳氢化合物废气与液体接触有足够的接触面积和停留时间,旋流板塔同时具有很高的除尘性能,气体中的颗粒物在旋流塔板上被水雾粘附而除去,此外,漆雾颗粒物及雾滴受离心力甩到塔壁后,亦使之被粘附而除去,从而使气流带岀塔的漆雾颗粒物和雾滴很少。塔体技术特点如下：塔体技术特点 1)去除颗粒物效率高(>70%);有效提高预处理效果和减少废气净化系统的维修成本。可以更好的去除颗粒和雾滴◆保证后续活性炭吸附设备的清洁,防止粉尘不规则黏附于管道、设备和吸附剂表面,不会形成管道、吸附剂、催化剂的堵塞 2)塔体投资及运行费用低,占地面积小;塔体运行阻力小,能耗低 3)塔体坚固耐用,耐腐蚀性能好 4)吸收液循环使用,少量废水排放定期排放到厂区现有污水处理系统单次排放量15t,经过处理后无二次污染 ◆在塔体各个层设有人孔供检修用,可以定期进行清理(喷漆量大时一般清理时间1-5周,主要清理塔顶的除雾段);塔体有专门的检修平台和安全爬梯确保检修人员的安全。 ◆塔体各层在设计中留有专门的排液溢流装置,运行1年才进行1次清理。 ◆塔底部与旁边的专用有机物的絮凝物清理水箱相连,使系统维持运作 ◆通过设在清理水箱上的除渣装置或者人工,及时去除颗粒物,达到解决问题
